一、用途

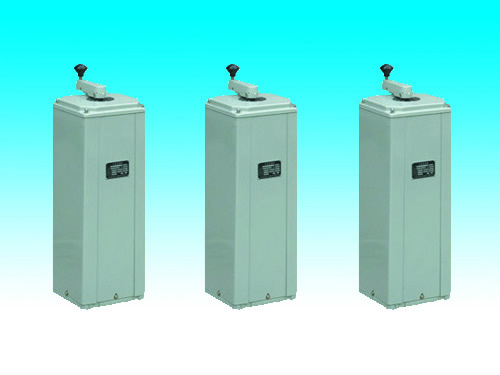

KTJ15系列交流凸輪控制器（以下簡稱凸輪控制器）適用于交流50HZ，電壓380V以下的電力線路中，用于改變三相異步電動機定子電路的接法或轉子電路的電阻值，來直接控制電動機的起動、調速、制動或換向。

二、結構概述

KTJ15系列交流凸輪控制器,防護等級為IP40,采用立式安裝。

凸輪控制器分三部分：操縱機構部分、凸輪和觸頭系統部分和殼體部分。其操縱手柄為避免由于起重機震動和意外碰撞使操縱機構誤動作，該手柄帶有零位自鎖裝置。操作時，只需將手柄壓下，零位自鎖裝置打開，便可操作。立式操作手柄操作時需將手柄下半球上提，并右旋30℃左右以解除零位鎖功能，停車時請恢復該功能。

機械傳動部分裝在箱體上部，立式操作手柄是經傘齒輪驅動。水平操縱手柄則由手柄直接驅動凸輪軸，使觸頭組按規定程序分合。控制器的凸輪軸均為方式安裝。傳動部分各支點均采用滾動軸承，以減小摩擦力，提高產品壽命。

定位棘輪是由3mm厚鋼板沖壓成的，并經過適當熱處理獲得了良好的耐磨性。棘輪上沖有六個定位孔。定位螺釘裝入位置不同的孔內，即可決定操縱手柄檔位于數，在左右各六檔范圍內。檔位數可任意選擇。定位棘輪彈簧力是可以調整的，這樣就可以根據具體情況，在檔位清楚的前提下，調整棘輪彈簧力使手柄操縱力在許可的范圍內。

觸頭組結構均為平行雙斷點，10A、32A與63A觸頭組安裝尺寸相同，安裝構架通用。

機座采用鑄鋼件，蓋板采用鋼板拉伸成型，機座和蓋板用4個支柱聯成一體，具有重量輕、剛度好的特點。四周外罩均能方便的拆下，以供安裝、配線和維修之用。

三、 使用及維修

（1）凸輪控制器應用安裝螺釘固定。對立式手柄應將手柄下半球提起，使零位鎖桿解鎖，方可操作。正常操作時可將手柄下半球提起后順時針轉動30°，將使零位桿徹底解鎖。

（2）按照電氣原理圖的要求，分別逐檔操作控制罵，觀察觸頭的分合是否與接線圖中觸頭分合程序相符，如有不符，應予以調整或更換凸輪片。

（3）在通電前必須檢查電動機和電阻器有關電系統的接線是否正確，接地是否可靠。

（4）通電后應按相應凸輪控制器細心檢查電動機運行情況，若有異常應立即切斷電源，待查明原因后方可繼續通電。

（5）控制器應按以下要求經常檢查維修；

a、所有螺釘聯接部分必須緊固，特別是觸頭接線螺釘；

b、摩擦部分應經常保持一定的潤滑（采用高硬度潤滑酯）。

c、觸頭工作表面應無明顯的熔斑，燒熔的部位用細銼刀精心修理，不允許使用砂紙打磨。

d、損壞的零件要及時更換。
